ゼロエネ住宅 金物工事
甲斐市のH様邸では、太陽光パネル設置工事が始まりました。
その様子はまた後日として、題名にもある金物工事についてお伝えしたいと思います。
H様邸では、第三者機関による躯体(くたい)検査が行われました。

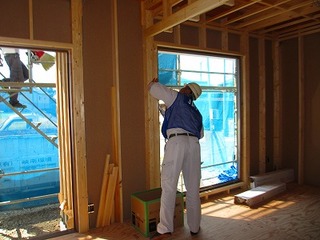

検査をしている様子です。

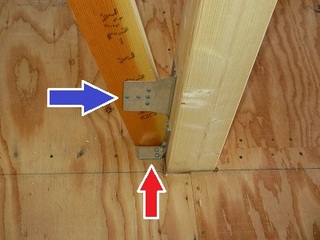

青い矢印は筋かいと柱を接合する金物。
赤い矢印は柱と土台や梁を接合する金物です。
柱や筋違いの固定を目的としているので、金物は上下1セットでその役割を果たします。

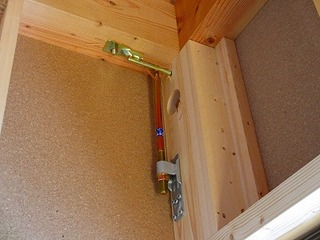

こちらはホールダウン金物。
上の赤い矢印同様に、柱と土台や梁を接合する金物です。
こちらは柱と梁を接合した様子です。

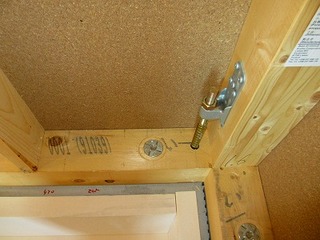

こちらが柱と土台を接合した様子です。
柱と土台を接合しているホールダウンのボルトは基礎の中に埋め込まれているので、基礎から一体となっております。
耐力壁の位置によっても変わってきますので、金物の種類は構造計算した上で決めます。
第三者機関による金物検査では、耐力壁や金物について記入した設計図に基づき、金物の種類と取付ける位置が合っているか、正しく取付けられているかなども検査します。
次回はその金物の検査の際、検査項目に含まれている、耐力壁についてお伝えしたいと思います。
